今回はUARTのサンプル echo を動かしてみます。
この記事は JTAG でデバッグすることを前提にして書いています。
環境構築については こちら をご覧になってください。
投稿時の開発環境を記しておきます。
PC:
Windows10 OS
開発ボード :
ESP32-DevKitCーVE
(Soc : ESP32-D0WD-V3)
デバッガー（H/W）:
FT2232D
デバッガー (S/W) :
Visual Studio Code + PlatformIO + ESP-IDF Framework
概要
ブロック図を載せておきます。
デバッガー FT2232D は USBシリアルポートを２つ持っていて、JTAGデバッッグの他にシリアル通信を行うことができます。
これによりMonitorとは別に、PCとESP32間でUARTを使うことができます。
今回は Tera Term で COM n2 の通信ポートを使って ESP32 とつないで echo プログラムを動かしてみます。
PCから送信したものを ESP32で受け取って、それをそのまま返信するという簡単なものです。
プロジェクトをつくる
使っていたプロジェクトを開いていたら、File – Close Folder して閉じておきます。
その後にVSCodeからPlatformIOをOpenします。
以下の内容でプロジェクトを新規に作成します。
Name : ESP32E-UART-echo
Board : Espressif ESP32 Dev Module
Framework : Espressif IoT Development Framework
Name : ESP32E の “E” は Framework (Espressif IoT Development Framework)の頭文字を示しています。
（後から見てわかるように、ESP-IDFを使うことを明示しています）
次にplatformio.ini に以下の３行を追加して、 Ctrl + s で保存しておきます。
COM[4]の4の部分はデバイスマネージャーのポート(COMとLPT)で Silicon Labs CP210x から始まるCOMの番号を記述します。
debug_tool = minimodule
upload_port = COM[4]
monitor_speed = 115200
UARTのAPIリファレンスとサンプル
UARTのAPIは こちら を参照してください。
サンプルプログラムは こちら を参考にしました。
PlatformIOで Eresspsif IoT Development Framework を選択したことにより、以下のローカルフォルダからも参照可能なはずです。
C:\Users\xxxxx\.platformio\packages\framework-espidf\examples\peripherals\uart\uart_echo
（xxxxxは皆さまのユーザー名）
コーディングする
main.c を以下のようにコーディングしてビルドしておきます。
//以降にコメント文をつけてみました。
UARTのAPIについては こちら をご覧ください。
#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/uart.h"
#include "driver/gpio.h"
#include "sdkconfig.h"
// (1)
// UART1の送受信をGPIOの番号で指定する
#define CONFIG_EXAMPLE_UART_TXD 23 // (1)
#define CONFIG_EXAMPLE_UART_RXD 22 // (1)
// (2) UART1の指定
#define CONFIG_EXAMPLE_UART_PORT_NUM 1 // (2)
// (3) 通信速度
#define CONFIG_EXAMPLE_UART_BAUD_RATE 9600 // (3)
// (4) スレッドのスタックサイズ
#define CONFIG_EXAMPLE_TASK_STACK_SIZE 4096 // (4)
#define ECHO_TEST_TXD (CONFIG_EXAMPLE_UART_TXD)
#define ECHO_TEST_RXD (CONFIG_EXAMPLE_UART_RXD)
#define ECHO_TEST_RTS (UART_PIN_NO_CHANGE)
#define ECHO_TEST_CTS (UART_PIN_NO_CHANGE)
#define ECHO_UART_PORT_NUM (CONFIG_EXAMPLE_UART_PORT_NUM)
#define ECHO_UART_BAUD_RATE (CONFIG_EXAMPLE_UART_BAUD_RATE)
#define ECHO_TASK_STACK_SIZE (CONFIG_EXAMPLE_TASK_STACK_SIZE)
#define BUF_SIZE (1024)
static void echo_task(void *arg)
{
// (5) uart_param_config()に渡すパラメーター設定用の構造体
uart_config_t uart_config = { // (5)
.baud_rate = ECHO_UART_BAUD_RATE,
.data_bits = UART_DATA_8_BITS,
.parity = UART_PARITY_DISABLE,
.stop_bits = UART_STOP_BITS_1,
.flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
.source_clk = UART_SCLK_APB,
};
int intr_alloc_flags = 0;
// (6) この if は通らない。 intr_alloc_flags = 0 としておいて良さそう
#if CONFIG_UART_ISR_IN_IRAM // (6)
intr_alloc_flags = ESP_INTR_FLAG_IRAM;
#endif
// (7) ドライバーのインストール
ESP_ERROR_CHECK(uart_driver_install(ECHO_UART_PORT_NUM, BUF_SIZE * 2, 0, 0, NULL, intr_alloc_flags)); // (7)
// (8) パラメーター設定
ESP_ERROR_CHECK(uart_param_config(ECHO_UART_PORT_NUM, &uart_config)); // (8)
// (9) UART1のピン設定
ESP_ERROR_CHECK(uart_set_pin(ECHO_UART_PORT_NUM, ECHO_TEST_TXD, ECHO_TEST_RXD, ECHO_TEST_RTS, ECHO_TEST_CTS)); // (9)
// (10)送受信用バッファメモリーの確保
// スタックサイズが充分に大きければ、別に malloc() でなくても良さそう
uint8_t *data = (uint8_t *) malloc(BUF_SIZE); // (10)
while (1) {
// (11) 受信用関数
// 第3引数で指定したバイト数分を受信するか、第4引数で指定した時間が経過すると戻ってくる
// 第4引数は (20 / portTICK_RATE_MS) で 20msec 待ち
int len = uart_read_bytes(ECHO_UART_PORT_NUM, data, BUF_SIZE, 20 / portTICK_RATE_MS); // (11)
// (12) 送信用関数
uart_write_bytes(ECHO_UART_PORT_NUM, (const char *) data, len); // (12)
}
}
void app_main(void)
{
// (13)スレッドの作成
xTaskCreate(echo_task, "uart_echo_task", ECHO_TASK_STACK_SIZE, NULL, 10, NULL); // (13)
}
通信環境を準備する
Tera Term を起動します。
新しい接続でシリアルのラジオボタンを選び、USB Serial Port のCOMを選択します。

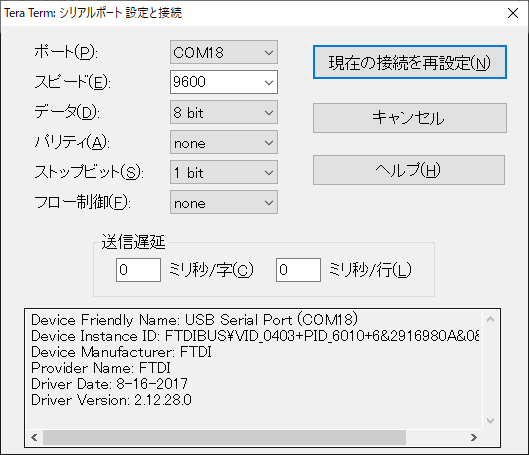

設定 – シリアルポートで以下の通りに設定します。
スピードを 9600 にしました。
設定 – 端末でローカルエコーにチェックを入れておきます。
echoの動作を確認する
ビルドエラーがないことを確認したら F5キーを押してデバッグモードに入ります。
タスクバーが青からオレンジ色にかわったら、もう一度F5キーを押してプログラムを動作させます。
Tera Term から文字を送ると、それがそのまま返ってきます。
送った文字が２つ表示されれば成功です。
github esp32e-uart-echo にプロジェクトをアップしましたので、よろしければご覧になってください。
（ 環境: Visual Studio Code + PlatformIO + ESP-IDF Framework )
